无缝钢管氙灯耐气候试验箱自然界的阳光、雨水和湿气对材料的破坏，每年造成难以估计的经济损失。而所造成的损害主要包括发黄、褪色、变色、脆化、强度下降、氧化、亮度下降、龟裂、变模糊及粉化等。对于曝露在直接现实环境中的产品和材料来说，其受到光破坏影响的风险最大。当然也会兼带雨水及湿气的破坏因。氙灯淋雨耐气候试验箱采用能模拟全阳光光谱的氙灯来再现不同环境下存在的破坏性光波。通过喷水加湿系统重现真实的雨淋及湿气。本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。常用于新材料的选择，改进现有材料或评估材料组成变化后耐用性的变化等试验。设备可以很好的模拟在不同环境条件内，材料曝露在阳光下所产生的变化。

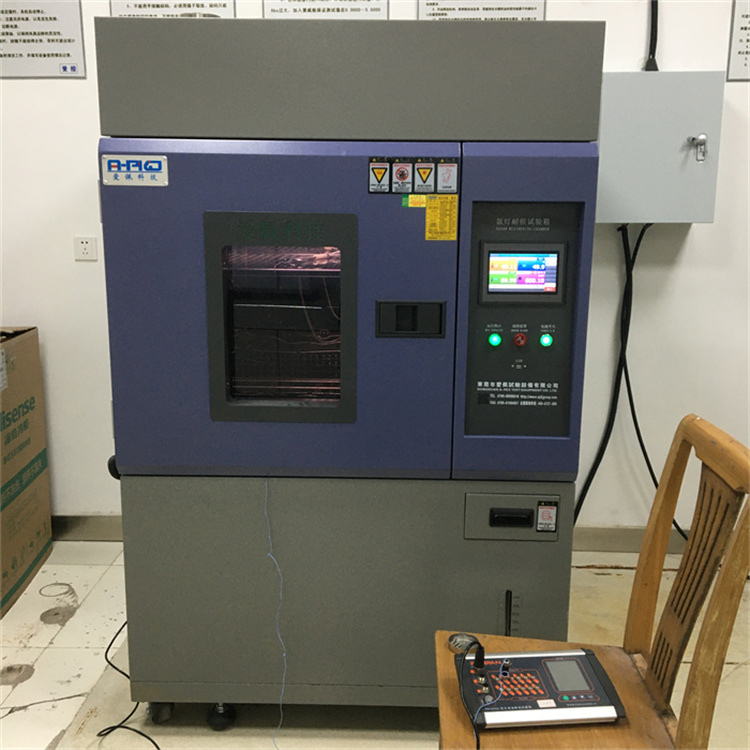

一、设备名称 可程式氙灯耐候试验箱

二、型号 AP-XD-80

三、设备用途 本产品是以氙弧灯为光源，模拟和强化耐候性加速老化的试验设备，以快速获得近大气老化的试验结果，用来评价材料的耐侯性。耐候试验是科研生产过程中筛选配方优化产品组成的重要手段，也是产品质量检验的一项重要内容应用材料如涂料、塑胶、铝塑板、以及汽车安全玻璃等产品标准均要求做耐候性试验。

四、试样限制 本试验设备禁止：

1.易燃、易爆、易挥发性物质试样的试验或储存

2.腐蚀性物质试样的试验或储存

3.生物试样的试验或储存

4.强电磁发射源试样的试验或储存

5.放射性物质试样的试验或储存

6.剧毒物质试样的试验或储存

7.试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存。

五、容积、尺寸和重量 标称内容积：80L

测试区内箱尺寸： W(400)mm × H(500)mm × D(400)mm

整机外型尺寸：  W(900)mm × H(1560)mm × D(850)mm

重量：约200KG

六、性能

6.1测试环境条件： 环境温度为+5~+28℃、相对湿度≤85%。

6.2测试方法 国家标准 GB/T16422.1，美国标准 AATCC TM16 ASTM C1442。

6.3.氙灯功率 长弧氙灯，1.5KW X (2)支

6.4.氙灯波长 300~550W/m2 (at 300~800nm)可调。（无要求按下面6.5项的标准匹配）

6.5.辐照强度 0.30~0.55W/m2 (at 340nm)可调。0.5~1.2W/m2(at 420nm)可调。

6.6.辐照强度调节 微电脑+PID+数字电源+氙灯无极调节

6.7.辐照强度测量 带太阳眼，全自动测量及控制在用户设定的辐照度值

6.8.滤光器

?S1高纯度石英玻璃，使试样上的辐照度的光谱止值与地面日光的值相近。

?模块化设计，可根据测试空间优化组合，更换灯管非常便捷。

?根据环境的不同，可选择模拟直射太阳光或窗玻璃透射太阳光。

?除非滤片损坏，一般无需更换过滤器。

6.9.黑板（BPT）或黑标（BST）温度:（室温+10℃）～100℃ 可调。

6.10.温度精度 ±3.0℃

6.11.湿度范围 暴露周期10%R.H～70%R.H 可调。暗周期20%R.H～98%R.H 可调。

6.12.湿度精度 ±5.0 %R.H。

6.13.弧中心致托盘距离 200～500mm 可调

6.14.暗周期、辐照周期 0～9999H可调

七、结构特征

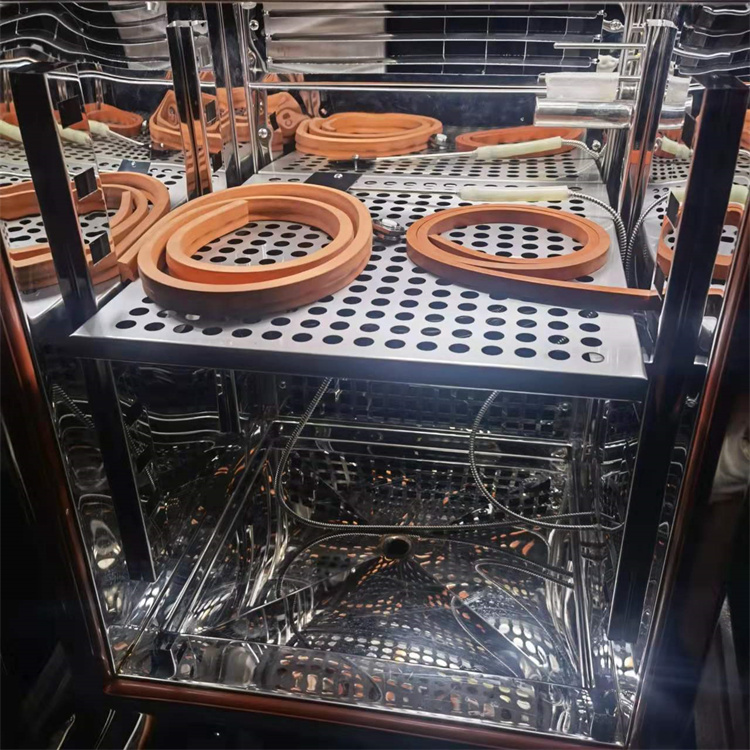

7.1.箱体结构 测试区、灯管维护区、仪表电控区、机房分区设计，模块化组合，满足测试及维护的人性化的操作。

7.2.箱体材质 ?外胆材料：优质彩钢板静电喷涂

?内胆材料：优质耐热耐寒不锈钢板

7.3.测试箱门 单开铰门（面对箱体时，左铰链，右把手） 硅橡胶紧迫密封装置。

7.4.供水系统 抽屉式加水或连接水源后自动补水。

八、控制系统

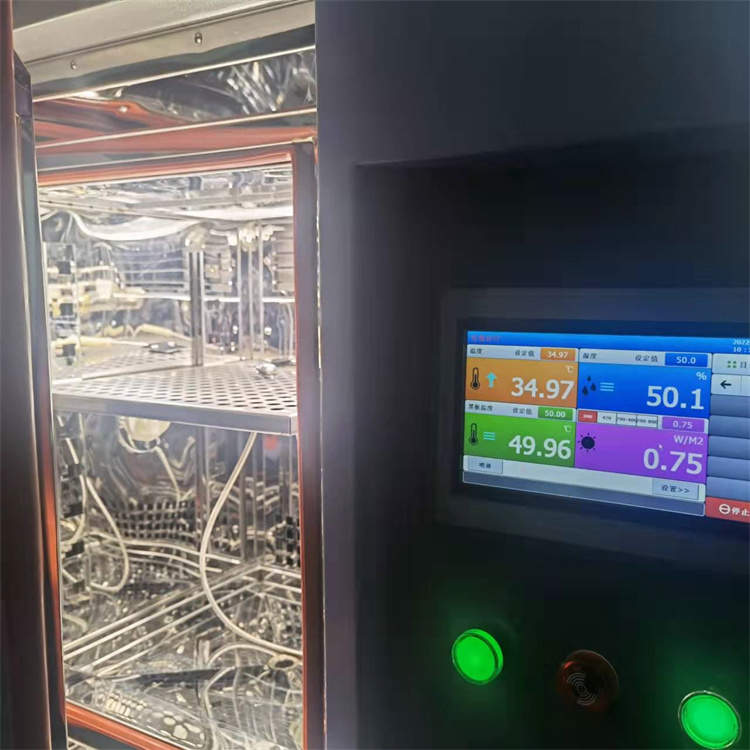

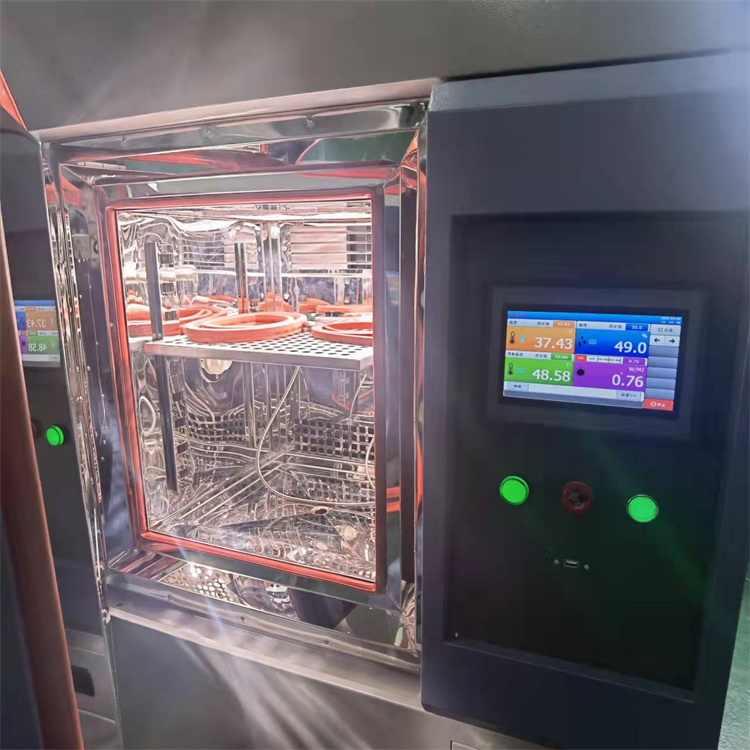

8.1.微电脑控制器 7英寸，800×480点阵，TFT彩色LCD显示器。

8.2.运行方式 支持程序方式、定值方式

8.3.设定方式 中英文菜单（可自由选择）触摸屏方式输入。

8.4.程序容量 ?程序：最大120组

?段数：最大段数14400段

?循环数：最大可无限循环

8.5.曲线记录功能 具有事带电池保护的PAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天（当采样周期为60S）。

8.6.附属功能 ?故障报警及原因、处理提示功能

?断电保护功能

?上下限温度保护功能

?日历定时功能（自动启动及自动停止运行）

?自诊断功能

九、光照系统

9.1.灯管 高效能专业人工小太阳，模拟太阳光全光谱值达98%以上。

9.2.触发器 专业的高压氙气灯触发器配合我公司专用的隔离器，增强触发能力，使循环触发不灭灯

9.3.电源模块 数字化电源，控制精确，转换效率高效，使氙灯点亮后稳定如一。

9.4.氙灯冷却 ?强力离心式鼓风机，为灯管提供良好的冷却环境，增强使用寿命

?增设独立氙灯温度探头，预防异常情况，及时保护灯管

?独特的氙灯冷却气流通道，排风阻力小、反光效率高

?独立空间设计，更换灯管简单快捷、勿须专业人员即可操作

十.加热系统

10.1.加热器 ?电热丝式加热器

?加热器控制方式：无触点等周期脉冲调宽，SSR（固态电器）

?加热器功率：( 2.5 )KW

10.2.运风通道 ?采多翼离心式循环风扇，加强轴心加耐高低温之旋转叶片制成，以达强制对流

?FLOW THROW送风方式；水平扩散垂直热交换弧形循环

?可调式侧吹出风口及护纲回风口

?设置有独立温度探头，预防温度失控

十一、无缝钢管氙灯耐气候试验箱加湿系统

11.1.加湿器

?外置可拆卸锅炉加湿方法

?不锈钢铠装加湿器

?加湿器控制方式：无触点等周期脉冲调宽，SSP（固态电器）

?水位控制装置，加湿器防干烧装置，沉淀物收集装置，液位观察窗

?加湿器功率：2.5KW

11.2水路控制 ?补给水箱20L，含高低水位指示，可拆卸清洗

?高效电磁挤压水泵，可连续转5000H

?PO膜+活性炭供水过滤器，可拆卸清洗

?高低温双水位电子液位开关，可防止误动作

?缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

?回水PP棉过滤，减少设备用水消耗，虑出回水杂质

十二、制冷系统

12.1.制冷压缩机口法国泰康全封闭式压缩机

12.2.蒸发器 外翅片内螺纹管式换热器（兼做除湿器）

12.3.冷凝器 风冷式，外翅片内螺纹管式换热器

12.4.制冷机控制方式 ?控制系统根据试验条件自动调节制冷机运行最佳节能工况

?蒸发器制冷量由控制系统驱动电磁阀切换

?压缩机回气冷却回路

12.5.制冷剂 R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）

十三、安全保护装置

13.1.光照系统 ?温度异常防护

?安全功率范围限制

?氙灯点火触发时间限制

?风机冷却系统与灯联锁，如风机出现故障氙灯自动熄灭

13.2.制冷系统 ?压缩机过热保护

?压缩机过流保护

?压缩机超压保护

?冷凝风机过热保护

13.3.加湿系统 ?加湿热管干烧保护

?水位异常保护

?供水超时保护

13.4.试验箱 ?可调式超温保护

?空气调节通道极限超温保护

?风机电机过热保护

13.5.其它 ?总电源相序和缺相保护（三相式电源适用）

?过载及短路保护

?箱体多次开门造成制冷系统故障报警保护

十四、电源线缆

14.1.电源 AC380V 五芯（三相线+零相线+保护地线）电缆1条（约4米长）

14.2.总电源开关 NFB断路器

14.3.最大电流 （20.0）A

14.4.最大功耗 （10.0）KW(在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)
