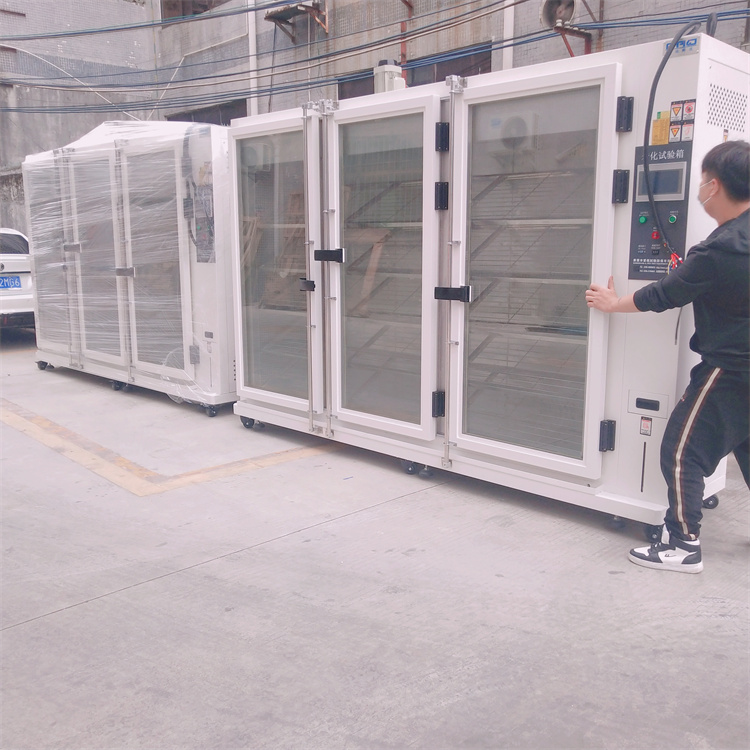

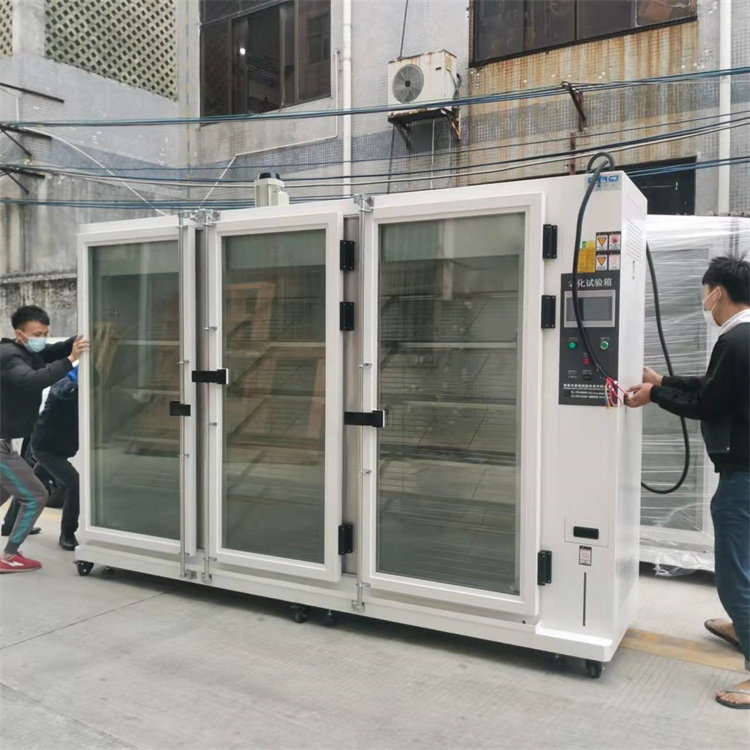

一、产品名称 老化柜（定制）

二、产品型号 AP-KG-2470A3

三、控制仪表 7英寸超大触摸AP-900智能可程式温湿度控制器：120组程式，每组程式100段，可以设置程式全部循环,部分循环，程式连接，设定程式终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

四、试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试样的试验或储存强电磁发射源试样的试验或储存。

五、试验箱特点 ★老化柜主要由控制面板、配电盘、保温隔层、送风机、加热器组合而成，主要规格可分为6种标准尺寸及10种不同条件之规范。

★控制器可经由选配LAN界面与计算机连线，使用者可以在计算机荧幕上设计程式、收集测试资料与记录、呼叫程式执行、遥控机器开关机等功能。

★利用多翼式送风机强力送风循环，避免任何死角，使室内温湿度分布均匀。

★完备的安全保护装置，假如异常状况发生时，控制器荧幕上即自动显示故障状态，切

断电源开关，并提供故障排除方法。

六、容积、尺寸

6.1. 内容积 2470L

6.2. 内箱尺寸 3000*1500*550mm   (W* H *D) 参考结构图

6.3. 外型尺寸(约) 3400*2200*720mm   (W* H *D) 参考结构图（不含电控箱、电机、脚轮）

6.4箱门 三扇

七、性能指标

7.1. 测试环境条件 机器周围环境温度维持在+25~+30℃之间，相对湿度：≤85%；气压：86kPa～106kPa正常大气压力。

7.2. 满足标准 ·GB/T10589-2008低温试验箱技术条件

·GB/T10592-2008高低温试验箱技术条件

·GB/T2423.1-2008低温试验Aa , Ab

·GB/TT2423.2-2008试验B:高温试验方法.

·MIL-STD810D方法502.2

·GB/T2423.4-2008（MIL-STD810）方法507.2程式3

7.3.温度范围 RT+20℃～60℃

7.4. 升温速率 （非线性空载）约3℃/min

7.5. 温度稳定度 ±0.5℃

7.6. 温度解析精度 0.01℃

7.7. 湿度解析精度 0.1%R.H

7.8. 温度均匀度  ±2.0℃

7.9. 工作噪音 A声级≤65dB(A)   (在环境温度25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)。

八、结 构 设 计

8.1. 内外箱材质 测试区内箱SUS # 304不锈钢板 ，外箱A3#钢板烤漆。

8.2. 外箱灯源 高亮度照明灯

8.3. 同温层结构设计 有效避免箱体顶部凝结之技术

8.4.  测  试  孔 标配φ50mm1个（可按客户要求开多个）

8.5.  机 台 滑 轮 采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg / 轮 )

8.6.  保  温  层 硬质聚氨酯泡沫（它的优势分别是：

1. 高效节能，填充后无缝隙，固化后粘结强固。

2.防震抗压，固化后不开裂，不腐化，不脱落。

3.具有超低温热传导率，耐候保温。

4.高效绝缘，隔音，固化后防水防潮。

5.防水性能好，因为泡沫孔是封闭的，封闭率达95% ,雨水不会从孔间渗过去。

8.7.  箱 内 盘 架 304不锈钢*5层

九、安 全 保 护 系 统

9.1.漏电/突波防止保护 漏电断路器漏电保护FUSE . RC电子式突波防止保护.

9.2.控制器内部自我自动侦测保护装置

A. 微电脑间传送资料侦测

B.温/湿度感知器(Sensor) ：断路或短路 ( + - OVER )

C.第一层高/低温超温保护 运转控制温度高、低温过温保护设定

9.3.故障检知控制界面 外部故障自动侦测保护装置

A. 第二层高温超温保护 电子式高温超温保护装置

B. 第三层高温超温保护 高温超温保护装置

C. 断水空焚保护 湿度用水断水保护与电热断水空焚保护

D. 扩充保护装置 预留二组故障检知输入扩充保护装置使用.

9.4.故障异常保护 故障异常发生时切断控制电源及故障原因指示与警报输出信号.

9.5.主动式缺水提示 机台缺水主动提示.

9.6. 动态高低温保护 配合设定条件动态调整高低温保护值.

9.7.常  温  保  护 停机后机台待测品＆测试区自动降常温保护.
