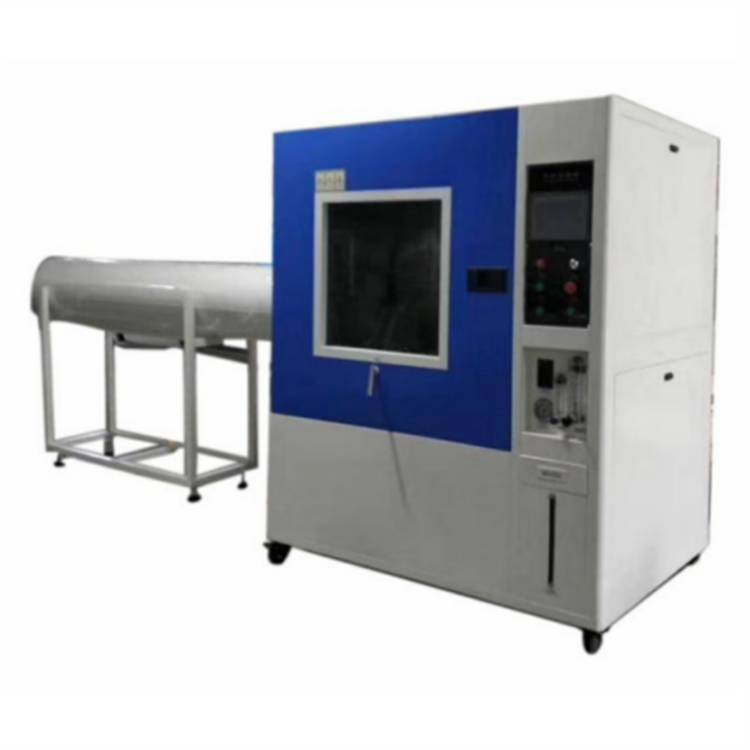

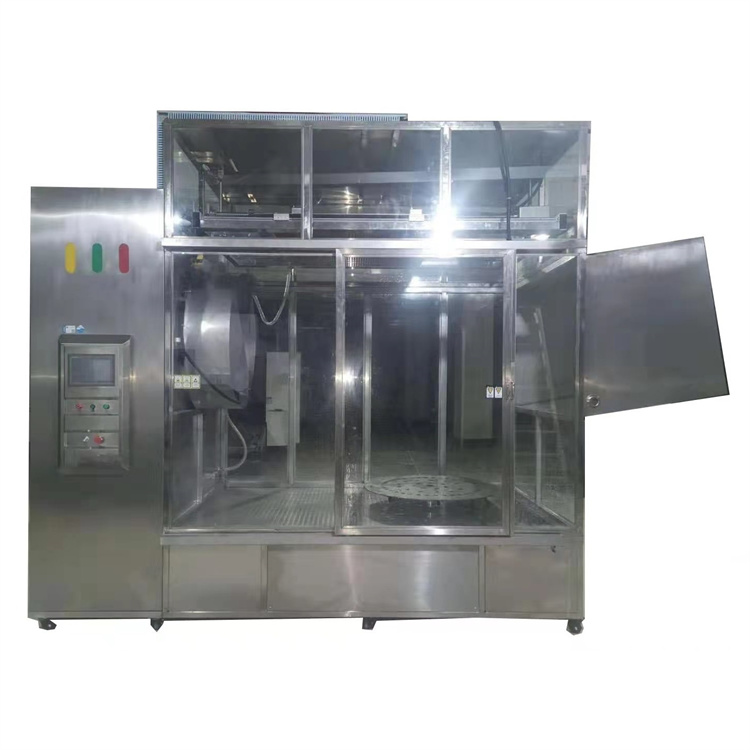

一、爱佩科技高压淋雨试验箱产品名称高温高压喷射防水试验箱

一、产品名称淋雨试验箱（IPX123456）

二、产品型号AP-LY-IPX123456

三、产品用途本设备的主要作用是测试产品在淋雨的气候环境下的贮存、运输和使用时的性能，该设备主要用于电子　电工产品、灯具、电柜、电器元件、汽车、摩托车及其及零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是后达到要求，以便产品的设计、改进、检定及出厂检验使用

四、满足标准GB2423,38-90、GB4706.32-2004 、 IEC-5129、IEC60529、GB-4208-2008等

五、使用环境

1.环境温度:RT10～35℃(24H内平均温度≤28℃）

2.环境湿度:≤85%RH

3.电源: 380V 50HZ三相五线+保护地线, 保护地线接地电阻小于4Ω；要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专用供本设备使用

4.功率:  约5KW

5.保护系统:漏电保护、相序保护、报警提示

六、性能参数

内箱尺寸1000×1000×1000㎜（W*D*H）

外箱尺寸约1480×3800×1800mm（W*D*H）以实际尺寸为准

A.IP12-500L

1.滴水面积尺寸800×800*60mm（W*D*H)

2.滴水箱与样品距离200 mm（内）

3.滴水孔直径φ0 .4 mm

4.喷水孔径间距20 mm

5.降雨量1+0.5mm/Min       3+0.5mm/Min

6.转盘IPX1转盘平行        IPX2转盘可倾斜15°

7.气源需方自备5kg以上气源

B.IP34

1.摆管半径400（mm）

2.喷头距离样品200mm（内）

3.喷水孔径间距50mm

4.喷水管摇摆角度范围120°        320°（可设置）

5.喷嘴夹角120°（IP3）      180°(IP4)

6.摆管速度30°/s   摆动速度:IP3       15次/min; IP4 5次/min

7.喷水孔直径φ0.4（mm）

8.每个喷水孔的流量0.07 L/min +5%

9.喷水压力80-150（Kpa）

10.喷淋系统IP3:  16个     IP4：25个喷头

11.水流量IP3： 1.1L(min） IP4：  1.8L（min）

C.IP56

1.喷水头数量2个；其中IPX5喷头1个     IPX6喷头1个

2.受水面产品侧面

3.喷头距离样品2500*3000mm（之间）

4.喷孔内径IPX5(等级)φ6.3 mm      IPX6(等级)φ12.5 mm

5.喷水流量IPX5(等级)12.5±0.625(L/min)   IPX6(等级)100±5(L/min)

6.管径四分、一寸高压软压管各一条

7.喷水压力30～200kpa（按流量调节）

8.喷水持续时间3、10、30、9999min（可调）

9.运行时间控制1～9999min(可调)

10.水循环系统保证水源循环使用

11.喷水压力表可显示喷水压力

12.控制系统自主研发触摸屏控制系统（Teelong)

13.喷淋系统由水泵、水压表、固定式喷管支架组成

14.喷管材质不锈钢管

15.共用系统外箱材质：    304不锈钢

框架材料：    304不锈钢方通，砂面（专业拉丝）

转盘转速：    1 ～7r/min可调

转盘承重：    20公斤

转盘高度可调：200mm

转盘直径：    600mm

16.其他：底部设置一水箱在通过右侧控制箱内部的不锈钢水泵抽水并加压后再送到侧面喷水管装置的喷头处，喷嘴横向喷水到转盘上面的样品上，再散落到水箱内部，从而形成水循环系统。水泵出口设计流量计、压力表、电磁阀等控制元件。内箱安装防水转盘、速度在面板上控制

七、爱佩科技高压淋雨试验箱电气控制

7.1.电气控制器液晶显示触摸键式控制器

7.2.试验时间:1-999,999min（可设定）

7.3.调速控制转盘:减速电机，调速平稳

7.4.摆管控制：步进电机，摆管摆动平稳

7.5.压力计:表盘式压力计显示每个单列试验等级的压力

7.6.流量计:数位式水流量计量，显示每个单列试验等级的流量

7.7.流量压力控制:采用手动阀控制流量和压力，数位流量计指示流量，不锈钢表壳弹簧式压力表指示压力

7.8.预设试验时间:0S～99H59M59S任意可调

使用环境

1.环境温度RT+10℃～＋40℃

2.环境湿度≤85%

3.电源

电源容量  AC380（ ±10%）V/50HZ   三相五线制

保護地線接地電阻小於4Ω；

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立專門供本設備使用

4.保护系统漏电、短路、缺水、电机过热保护
