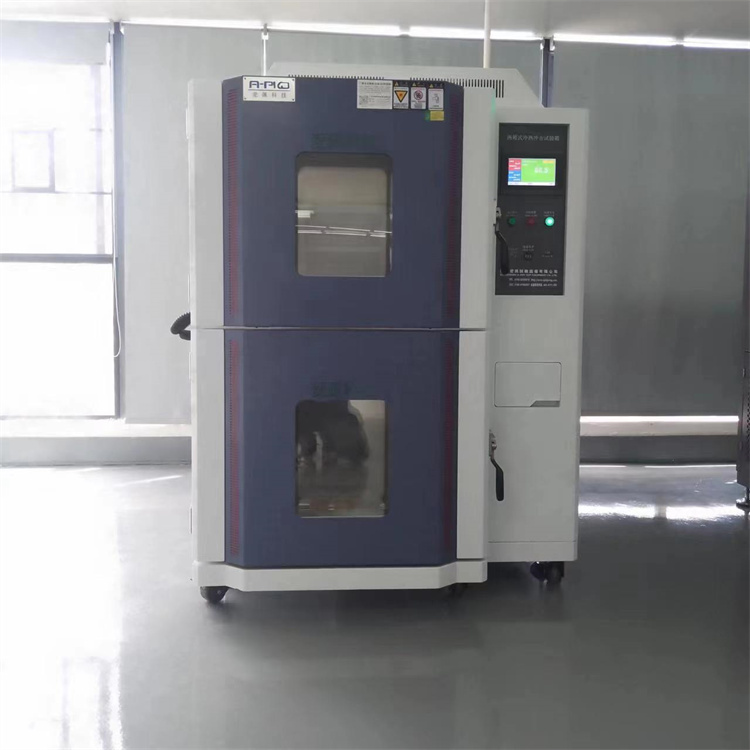

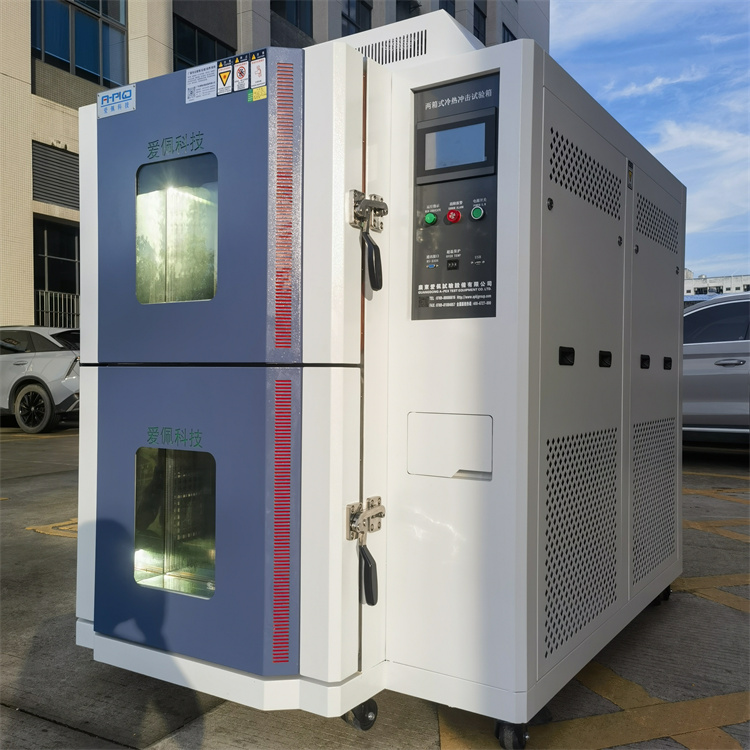

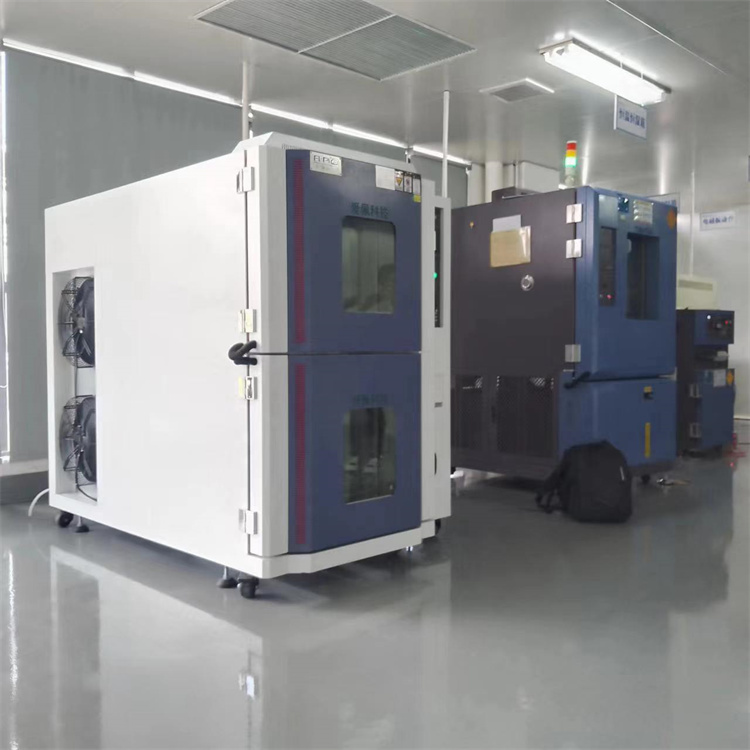

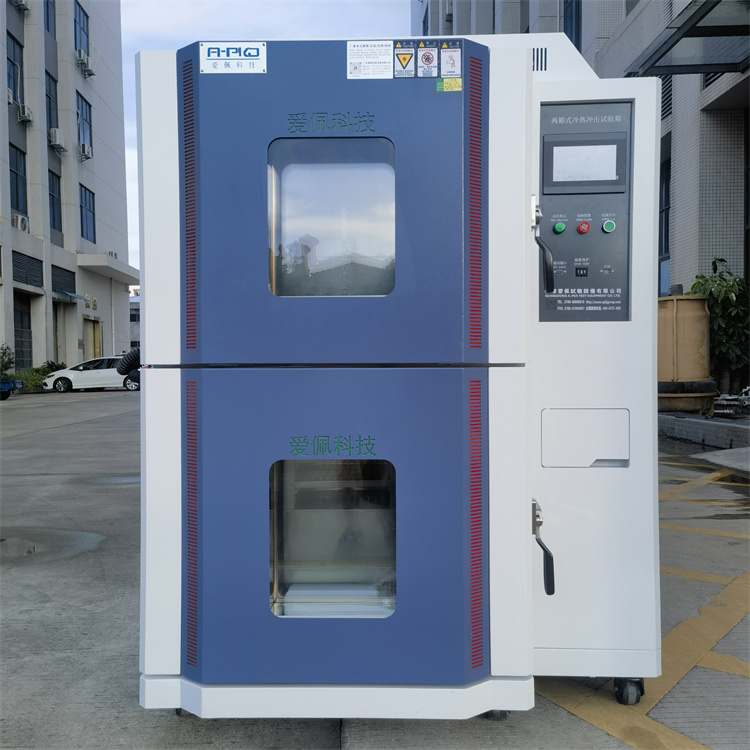

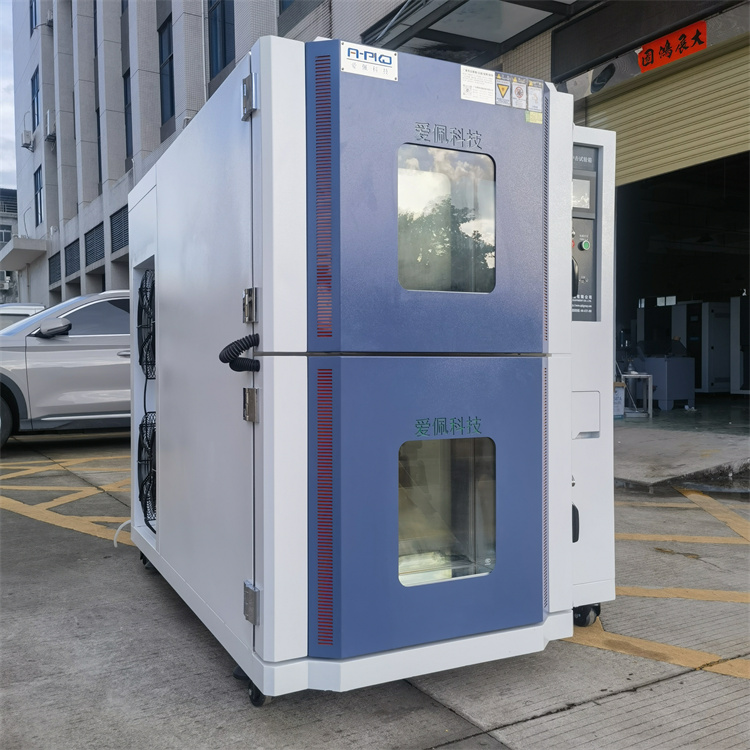

吊篮式两箱冲击试验箱（又称两箱式冷热冲击试验箱或吊篮式冷热冲击试验箱）是一种用于考核材料、零部件及整机产品对高低温快速变化环境的耐受能力的专业测试设备，广泛应用于电子、汽车、航空航天、国防军工等领域。以下从结构原理、性能特点、应用场景、选型建议四个方面进行详细介绍：

一、结构原理

双箱体设计

高温区：位于设备上部，通过电加热器或热风循环系统实现高温环境（通常可达+150℃至+200℃）。

低温区：位于设备下部，采用复叠式制冷系统（如二元复叠制冷）实现低温环境（通常可达-40℃至-75℃）。

吊篮系统：样品固定在可上下移动的吊篮中，通过气缸驱动钢丝绳或链条，实现样品在高温区和低温区之间的快速切换（转换时间通常≤10秒）。

密封与隔热

顶部密封：吊篮上升时，利用自身重力与高温区隔板形成密封，硅胶密封条和玻璃纤维保温棉确保隔热性能。

底部密封：吊篮下降时，气缸拉力使底部与低温区隔板压紧，材料需满足低温环境要求（如耐低温橡胶）。

保温层：箱体采用高强度PU泡沫或隔热棉，减少热损失，提升温度均匀性。

控制系统

温度控制：采用PID自动演算控制，结合PT-100温度传感器，实现高精度控温（波动度≤±0.5℃，偏差≤±2.0℃）。

风门切换：通过气动或电动风门实现高温区和低温区的快速隔离，缩短温度恢复时间（通常≤5分钟）。

安全保护：配备超温保护、漏电保护、压缩机过载保护等装置，确保设备安全运行。

二、性能特点

高效节能

吊篮式设计减少了冷热冲击时的热负荷，缩短了温度恢复时间，相比三箱式设备能耗更低。

二元复叠制冷系统提升了低温制冷效率，降低了运行成本。

快速温变

样品转换时间短（≤10秒），温度恢复时间快（≤5分钟），满足高效率测试需求。

升温速率可达+60℃至+200℃≤30分钟，降温速率可达+25℃至-55℃≤50分钟。

结构紧凑

设备体积小，占地面积少，适合实验室或生产线空间有限的场景。

模块化设计便于安装、维护和升级。

操作便捷

触控式操作界面支持中英文菜单，可编程控制温度、冲击次数、循环模式等参数。

具备自动除霜、预约开机、故障自诊断等功能，简化操作流程。

三、应用场景

电子电器行业

测试手机、电脑、相机等电子产品的元器件（如芯片、电容、电阻）对高低温循环的耐受性。

评估印刷电路板（PCB）在热胀冷缩下的焊接可靠性。

汽车工业

检测汽车零部件（如传感器、连接器、电池包）在极端温度环境下的性能稳定性。

模拟发动机舱、车载电子设备等高温场景，以及寒冷地区启动时的低温冲击。

航空航天与国防军工

验证飞行器材料（如复合材料、涂层）在快速温变环境下的结构完整性。

测试导弹、卫星等设备在发射和太空环境中的热适应性。

新材料研发

评估金属、塑料、陶瓷等材料在极端温度下的物理性能（如膨胀系数、强度变化）。

研究高分子材料在热冷冲击下的老化机制。

四、选型建议

温度范围

根据测试需求选择高温区（如+150℃至+200℃）和低温区（如-40℃至-75℃）的极限温度。

确认设备是否支持自定义温度冲击曲线（如阶梯式升温/降温）。

样品容量

根据样品尺寸选择吊篮尺寸（如25×25×25cm至60×60×60cm），确保样品与箱体内壁保持足够间距以提升温度均匀性。

考虑设备总负载能力（如5KG塑料负载下的温度恢复时间）。

控制方式

优先选择具备触控屏、可编程控制、数据记录功能的设备，便于实验管理和结果分析。

确认设备是否支持RS-232/RS-485通讯接口，以便与电脑或自动化系统联动。

安全与维护

检查设备是否配备超温保护、漏电保护、压缩机过载保护等安全装置。

了解制冷系统类型（如复叠式制冷）和压缩机品牌（如欧美原装进口），确保长期稳定性。

确认维护周期（如冷凝器清洁、密封条更换）和售后服务支持。

预算与品牌

国产设备价格通常在5万至15万元之间，进口设备（如Norman Tool）价格可能超过20万元。

推荐品牌：环仪仪器、艾思荔、德祥仪器、皓天试验设备等（国产）；Norman Tool（进口）。
