高频振动测试台

  • 产品工艺: 高频振动测试台
  • 是否定制:可根据客户实际需求定制
  • 生产厂商:广东爱佩试验设备有限公司
  • 生产基地:广东·东莞
  • 定制电话:18033338362

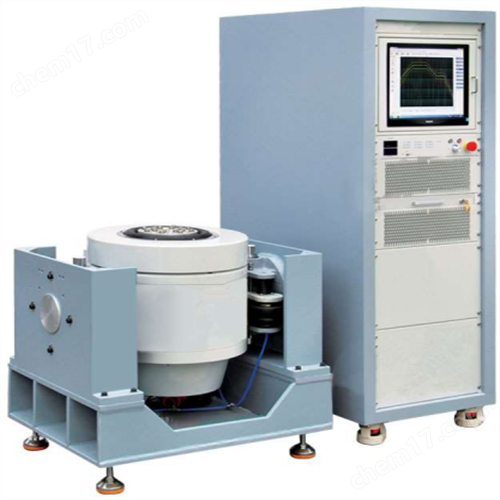

 高频振动测试台




一、产品名称高频振动测试台

二、产品型号 AP-GC-VT50

三、设备用途 振动测试就是激励或冲击某部件或装置,看它在真实环境中会是如何反应。温度、湿度和振动对电子和汽车部件等安全、完整性和性能的综合影响。本试验系统的应用范围极为广泛,从电路板、飞机,舰船、火箭、汽车和家用电器等工业产品。

三、振动机选型公式及振动发生器结构图

① 贵司提供的试验条件;

② 试验类型:Sine sweep; Random;Shock

③ 频率范围:1-3000Hz

 ④公式:A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

         F=M(kg) ×A(g)

电磁式激振发生器参数:

正弦激振力 2200Kg.f peak

随机激振力 2200Kg.f rms

冲击激振力 4400Kg.f peak

频率范围 1~3000 Hz

位移 51 mm p-p

速度 2m/s631ad8121bf4d93950c7e84a68a7529.png

加速度 100G

一阶谐振频率 2600 Hz±5%

负载 M1+M2 300 kg

隔振频率 2.5 Hz

电驱直径 Ф340 mm

电驱质量 24kg

台面螺钉 17×M10

漏磁 < 1 mT (10 Gauss)

容许偏心力矩 500N.m

设备尺寸 1080mm×920mm×950mm(不含扩展台面)

设备重量 1920Kg (不含水平滑台)

数字开关功率放大器:

输出功率 20KVA

输出电压 120V

输出电流 200A

信噪比 ﹥65dB

功放尺寸 600mm×900mm×1280mm

5.3高频振动测试台伺服保护系统

保护功能 温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等

5.4数字振动控制器 VCS-2

硬件配置: 2 通道输入,1个输出通道

正弦、随机、典型冲击

控制电脑 原装品牌电脑配17″液晶显示器、键盘/光电鼠标

软件 中/英文操作,可进行时域和频域分析,信号源、正弦扫频分析等。可自动生成WORD试验报告,信号与数据的显示、存储、设置测试参数和分析功能。

操作系统 Win10

加速度传感器LTE 频率范围:1—7000Hz

灵敏度:30pc/g

温度范围:-40 - 160℃

5.5垂直扩展台面

材    质 铝镁合金,表面硬质阳极处理

尺    寸 500mm×500mm

固定孔位 M8不锈钢螺套,经久耐磨

使用频率 2000Hz

重    量 33KG

5.6水平油膜滑台

材    质 铝镁合金,表面硬质阳极处理

尺    寸 500mm×500mm

固定孔位 M8不锈钢螺套,经久耐磨

使用频率 2000 Hz

重    量 47KG

5.7BL-752S冷却风机(含消音器)

风机功率 7.5KW

流量 67.5m3/min

5.8电气要求

电    源 3相380V/50Hz, 43KVA

压缩空气 0.6Mpa

接地电阻 ≤4Ω
