步入式高温老化实验室，又叫高温老化房、煲机房和烧机房,是针对高性能电子产品（如：计算机整机，显示器，终端机，车用电子产品，电源供应器，主机板、监视器、交换式充电器等）仿真出一种高温、恶劣环境测试的设备，是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程，该设备广泛应用于电源电子、电脑、通讯、生物制药等领域。

产品名称 高温老化试验室

产品型号 AP-LF-12A

老化房用途

高温老化试验室是针对高性能电子产品（如：计算机整机，显示器，终端机，车用电子产品，电源供应器，主机板、监视器、交换式充电器等）仿真出一种高温、恶劣环境测试的设备，是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程，该设备广泛应用于电源电子、计算机、通讯、生物制药等领域。根据不同的要求配置主体系统、主电系统、控制系统、加热系统、温度控制系统、风力恒温系统、时间控制系统、测试负载等，通过此测试程序可检杳出不佳品或不佳件，是客户迅速找出问题、解决问题提供有效手段。

四、试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试样的试验或储存强电磁发射源试样的试验或储存。

五、步入式高温老化实验室设备特点

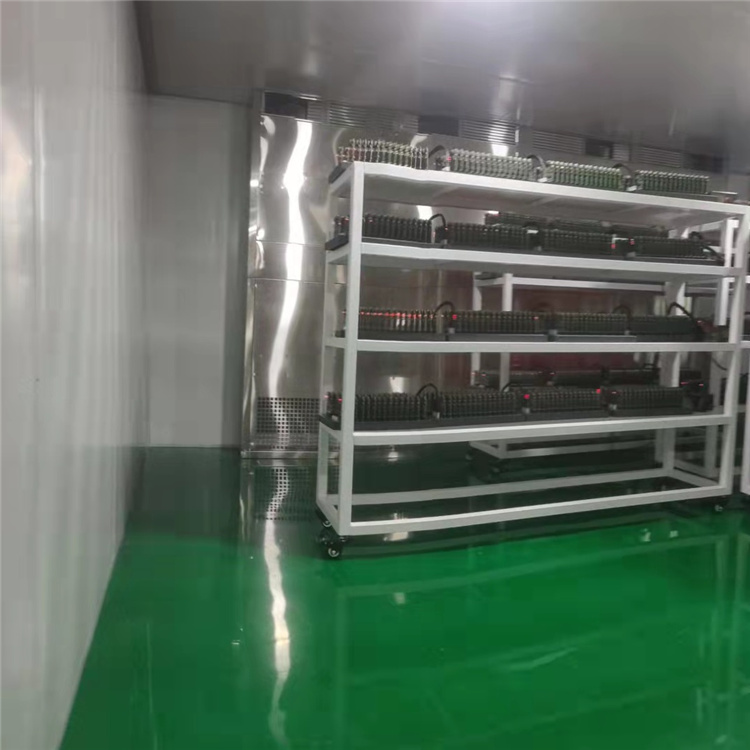

●提供大型零件、半成品、成品的高温老化测试。

●完整的安全保护装置。

● 超温排风机由变频器控制其运转，当温度下降至设定值下限时风机停止排风，排风系统同时关闭。循环系统在老化产品的过程中始终保持循环状态，以保证温度均衡。整套系统动作具有性能稳定，控制、温度波动小，均衡度高、噪音小等特点。

六、容积、尺寸和重量

6.1.内容积 12M3

6.2.设备尺寸 内箱尺寸W(3000 )m × H( 2000)mm × D( 2000)mm；外型尺寸：以实际尺寸为标准

6.3. 温度范围 RT+10～70 ℃

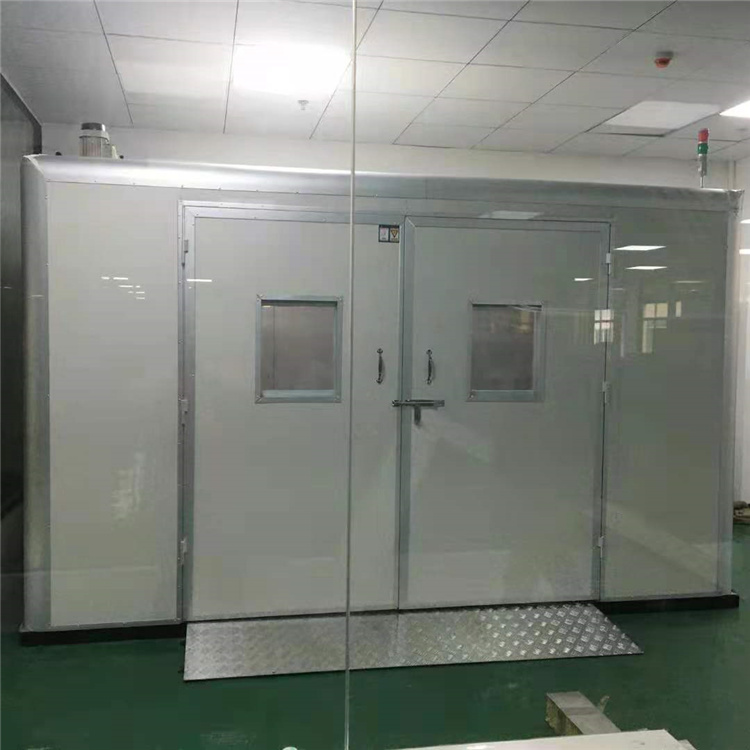

6.4.（单/双)开门尺寸 双开门：W（1050+1050）mm×H1900mm；（ 可依客户要求选择或定制）

7.1. 满足标准 GB/T 5170.2-2008 温度试验设备

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.3-1986   高温试验

GJB150.3(ML-STD0-810D)高温试验方法

GJB360.8-87(MIL-STD-202f)高温寿命试验

（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）

七、性能指标

7.2.工作噪音 A声级≤75dB(A)

(在环温25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)

7.3. 温度波动： 温度：≤±0.5℃  （指控制器设定值和控制器实测值之差）

7.4. 温度均匀度： 温度：≤2.0℃（均匀度为每次空载测试中实测*高温度和低温度之差的算术平均值）

7.5. 温度升温时间： 约40min

八、结构特征

8.1. 试验室保温结构 内外壁材料：厚度10cm 彩钢板具有轻质、高强度、保温隔热、美观耐用等优点

8.2. 空气调节通道 风机、加热器、蒸发器、风门、温度传感器

8.3. 试验室体配置 8.3.1 引线孔：2个；φ100mm位于箱体背面两侧各一个 （到安装现场开孔）

8.3.2  斜坡：防滑斜坡，方便推车进入

8.3.3 观察窗：约长60cm*宽40cm透明电热膜中空钢化玻璃1套（位于门上）

8.3.4 室内安装防潮防爆灯2套，照亮整个测试室，以便检测测试状态；

8.3.5 试验室操作保养手册、控制器说明书、保修卡、合格证、各一份。

8.4. 循环风机

高温/环温曝露

离心式风机循环

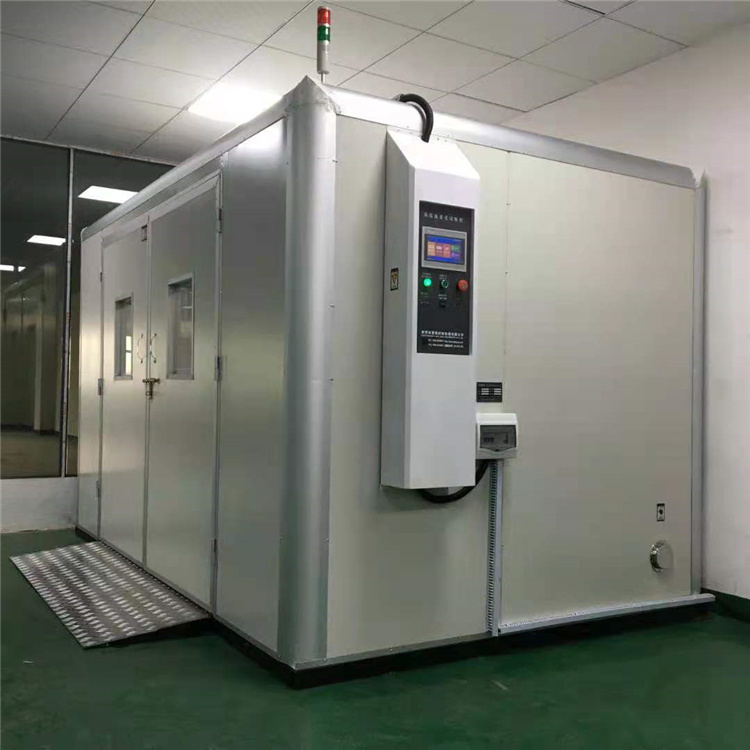

8.5. 控制系统设计以及安全保护措施 8.5.1控制系统集成老化功能设计。设计功能控制电柜，老化所需时间、温度、各类操作开关可在一个控制电柜上操作；电柜面板设计美观、操作简单。

8.5.2老化过程可全自动控制，具有部分异常自处理功能，让操作自动化、简单化。

8.5.3具有多重保护功能，安全可靠。

a.电热防干烧，风机故障或风管内温度过高时自动切断循环系统电源，同时警报器报警。

b.电加热与风机联动设计，风机未能启动时加热器无法单独启动，在关闭时电热与循环风机同时关闭，防止电热因干烧而损坏。

c.加热器连接采用耐高温线材，300OC不燃烧。

d.室内安装防爆型照明灯，提高灯泡寿命，防止灯泡爆破。

e.库体采用难燃保温材料，保温性能好，安全系数高。

f.超温声光报警功能：老化过程中出现超温状况，则亮红灯，蜂鸣器响起。

8.6. 恒温系统 恒温系统由循环风机、超温排风机和加热装置组成。

8.7. 加热系统 加热部分采用镍铬合金电加热器（带翅片）加热，采用PID控制，温度到达产品所需要温度后，通过电动百叶窗由循环风管吸进室外环境温度，让负载的温度不能再升温，使室内温度确稳定在所设定温度数值，当温度超过所设定时通过排风机排出室内热风并由电动百叶窗由循环风管吸进室外环境温度，使室内温度确稳定在所设定温度数值。
