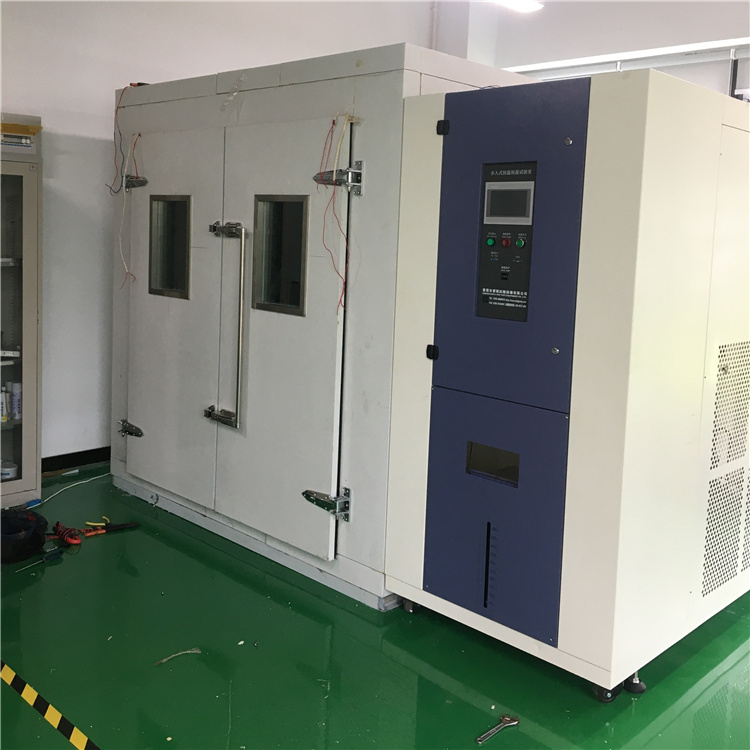

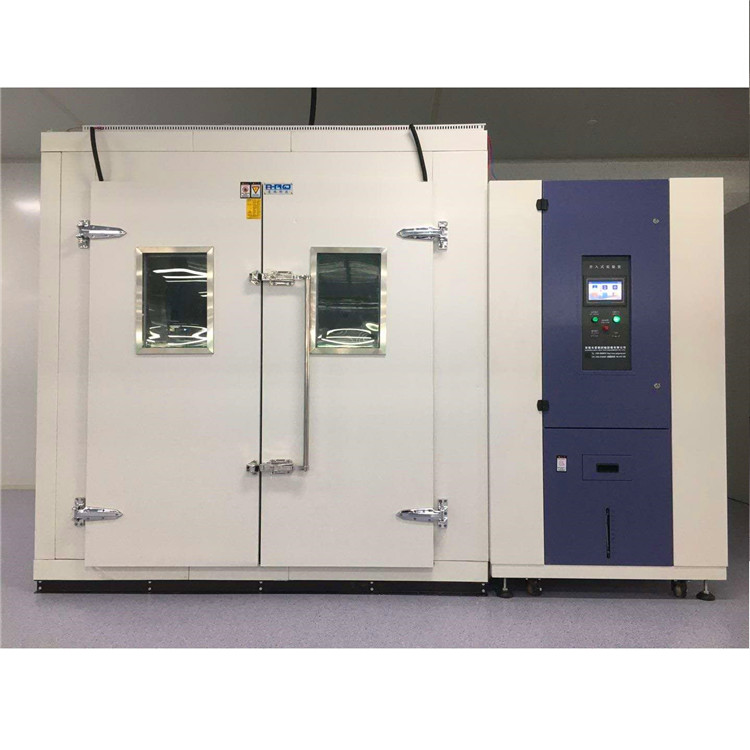

步入式恒温恒湿试验室适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标。

一、产品名称 步入式恒温恒湿试验室（风冷式）

二、产品型号 AP-KF-10A3

三、控制仪表 7英寸超大触摸AP-950智能可程序温湿度控制器：120组程序，每组程序100段，可以设置程序全部循环,部分循环，程序连接，设定程序终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

四、试样限制 易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

五、设备特点

●用户要求设备整体采用拼装结构

●提供大型零件、半成品、成品的温湿度换将测试。

●利用多翼式送风机强力送风循环，避免任何死角，使室内温湿分布均匀。

●完整的安全保护装置。

●假如异常状况发生时，控制荧幕上即自动显示故障状态，切断电源开关，并提出故障排除方法。

六、容积、尺寸和重量

6.1. 内容积 10 M3

6.2. 内箱尺寸 2500mm * 2000mm * 2000mm    (宽*高*深)

6.3. 外型尺寸(约) 3600mm * 2380mm * 2300mm    (宽*高*深)

6.4. 双开门 双：1000mm×2000mm（ 可依客户要求选择或定制）

七、性能指标

7.1. 温湿度范围： 温度：0℃～80℃ (风冷式)；湿度：30%～90%RH（相对湿度范围参考下图相对湿度分布图）

7.2. 满足标准 GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GB 2423.1-2008 (IEC68-2-1)低温试验方法：试验A

GJB150.3-1986   高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GJB150.3(ML-STD0-810D)高温试验方法

GJB150.4(MIL-STD-810D)低温试验方法

GJB150.9-1986 军用设备环境试验方法：湿热试验

GJB4.5-1983 船舶电子设备环境试验恒定湿热试验

GJB4.6-1983 船舶电子设备环境试验交变湿热试验

GJB367.2-1987 军用通信设备通用技术条件环境试验方法411 湿热试验

GJB360.8-87(MIL-STD-202f)高温寿命试验

GB10592-2006 高、低温试验箱技术条件

GB/T10589-2008 低温试验箱技术条件

GB/T10586-2006 湿热试验箱技术条件

GJB150.9-1986   湿热试验

（每立方米负载不大于35kg/m3热容量，湿热试验时无有源湿、热负载）

7.3.使用温湿度范围 温度：0℃～80℃ (风冷式)；湿度：30%～90%RH

7.4. 工作噪音

A声级≤85dB(A) (在环温25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)

7.5. 温度波动 温度≤±0.5℃  ； 湿度≤±3.0%RH

（温度波动度为中心点实测最高温度和最低温度之差的一半）

7.6.温湿度误差 温度：≤±3℃ ； 湿度：≤±5.0%RH

（工作室温度控制器显示值的平均温度减去中心点实测的平均温度）

7.7. 温度均匀度 ≤±1℃

温度均匀度为每次测试中实测最高温度和最低温度之差的算术平均值）

7.8.控制精度 温度：≤±0.2℃ 湿度：≤±2.0%（指控制器设定值和控制器实测值之差）

7.9.溫度解析精度 0.01℃  (即是温度范围可以解析精确到小数点后面的两位数）

7.10.湿度解析精度 0.1%R.H (即是湿度范围可以解析精确到小数点后面的一位数）

7.11. 温度变化率 降温约1 ℃/min，升温约3 ℃/min(非线性空载)。

步入式恒温恒湿试验室控制系统

1;进口可编程触摸式液晶中文对话式显示，微电脑集成控制器

2;温湿度显示控制仪表采用（日本）全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。精度：0.1℃（显示范围）

3;解析度：±0.1℃；

4;感温传感器：PT100铂金电阻测温体；

5;控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品

6;温湿度控制采用P.I.D+S.S.R系统同频道协调控制

7;具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定

8;控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示

9;具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分

10;资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机

11;具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印曲线数据等功能

12;控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）

13;在运转或设定中，如发生错误时，会提供警示迅号

步入式恒温恒湿试验室控制系统

1;进口可编程触摸式液晶中文对话式显示，微电脑集成控制器

2;温湿度显示控制仪表采用（日本）全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。精度：0.1℃（显示范围）

3;解析度：±0.1℃；

4;感温传感器：PT100铂金电阻测温体；

5;控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品

6;温湿度控制采用P.I.D+S.S.R系统同频道协调控制

7;具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定

8;控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示

9;具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分

10;资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机

11;具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印
